Einsteckschloss-Maße: Dornmaß, Entfernung, Vierkant und Stulp

Beim Zylinder reichen zwei Zahlen. Beim Schlosskasten dahinter sind es vier — und weil drei davon eigene Namen haben, die außerhalb der Branche niemand benutzt, endet die Bestellung oft im falschen Schloss. Hier stehen die vier Maße in der Reihenfolge, in der man sie nimmt, jeweils mit dem Fehler, der dabei am häufigsten passiert.

1. Dornmaß

Das Dornmaß ist der Abstand von der Vorderkante des Stulps — also der Metallleiste an der Türkante — bis zur Mitte der Zylinderbohrung. Es beschreibt, wie tief das Schloss im Türblatt sitzt.

Ein einheitliches Standard-Dornmaß gibt es nicht. Am häufigsten sind 55 mm bei Zimmertüren und 65 mm bei Haus- und Wohnungstüren — welches bei Ihnen verbaut ist, zeigt nur das Nachmessen.

Dornmaß	Wo es üblich ist
35–45 mm	Rohrrahmentüren, schmale Profile
55 mm	Zimmertüren, der häufigste Wert im Innenbereich
60 mm	Wohnungseingangstüren, ältere Bestände
65 mm	Haus- und Wohnungstüren, sehr verbreitet
70–80 mm	dicke Türblätter, Sonderkonstruktionen

Häufigster Fehler: von der Türkante bis zum Zylinderrand statt bis zur Mitte zu messen. Das ergibt je nach Zylinder fünf bis acht Millimeter zu wenig — und damit ein Schloss, das nicht sitzt.

2. Entfernung

Die Entfernung ist der Abstand zwischen der Mitte der Zylinderbohrung und der Mitte der Nuss, also des Vierkantlochs, in dem der Türdrücker steckt. Dieses Maß ist stark genormt, weshalb es meist nur drei Werte annimmt.

Entfernung	Typischer Einsatz
72 mm	Standard für Profilzylinder-Schlösser und für Buntbart-Zimmertürschlösser
78 mm	häufig bei Bad- und WC-Schlössern mit Riegelknopf
92 mm	Standard bei Mehrfachverriegelungen an Haustüren

Häufigster Fehler: Entfernung und Dornmaß zu verwechseln. Merkhilfe: Das Dornmaß geht in die Tür hinein, die Entfernung läuft an der Türkante entlang.

3. Vierkant

Der Vierkant ist der quadratische Stift, der Drücker und Schlossnuss verbindet. Gemessen wird die Kantenlänge.

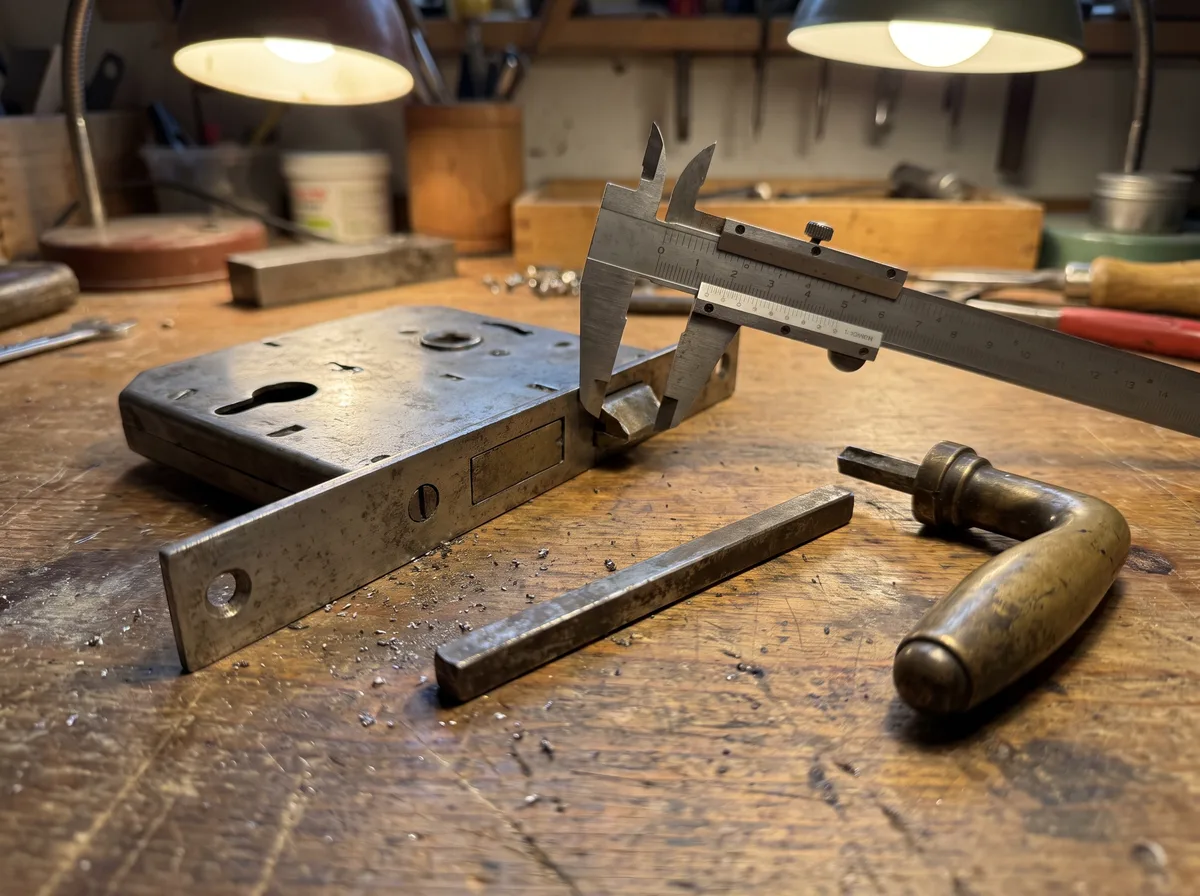

Acht Millimeter sind der Normalfall an Zimmer-, Wohnungs- und den meisten Haustüren. Neun und zehn Millimeter kommen bei schweren Türblättern, Objektbeschlägen und Rohrrahmentüren vor. Der Unterschied ist mit bloßem Auge kaum zu sehen, mit dem Messschieber sofort — und ein 8er Vierkant in einer 9er Nuss hat Spiel, bis der Drücker irgendwann durchdreht.

4. Stulp

Der Stulp ist die sichtbare Leiste an der Türkante. Drei Eigenschaften zählen:

Die Breite liegt meist bei 20, 22 oder 24 Millimetern. Die Form ist entweder flach (Flachstulp) oder abgerundet (Rundstulp) — eine Rundstulp-Tür nimmt kein Flachstulp-Schloss auf, ohne dass die Fräsung nachgearbeitet wird. Und die Länge ergibt sich aus der Bauart des Schlosses; bei Zimmer- und Wohnungstüren liegt sie häufig bei gut 235 Millimetern.

Bei einer Mehrfachverriegelung läuft der Stulp über die gesamte Türhöhe und trägt zusätzliche Riegel oder Rollzapfen. Dann ist der Austausch kein Schlosstausch mehr, sondern ein Beschlagthema.

Die DIN-Richtung: links oder rechts

Ein Einsteckschloss ist seitenabhängig. Die Richtung bestimmen Sie so: Stellen Sie sich auf die Seite der Tür, auf der die Bänder — die Scharniere — sichtbar sind. Sitzen sie links, ist es eine DIN-links-Tür; sitzen sie rechts, DIN rechts.

Viele einfache Schlösser lassen sich umstellen, weil die Falle gewendet werden kann. Bei Schlössern mit Zusatzfunktionen und bei Mehrfachverriegelungen geht das nicht — dort ist die Richtung fest.

Was Sie am Ende notiert haben sollten

Dornmaß, Entfernung, Vierkant, Stulpbreite und -form, DIN-Richtung. Fünf Angaben, und die Bestellung ist eindeutig. Fehlt eine davon, rät der Händler — und raten geht bei Schlössern selten gut aus.

Für den Zylinder, der anschließend hineinkommt, gilt eine eigene Maßlogik: zwei Zahlen ab der Stulpschraube. Die vollständige Reihe steht in der Schließzylinder-Größentabelle, das Vorgehen unter Schließzylinder messen.

Häufige Fragen

Kann ich Dornmaß und Entfernung am eingebauten Schloss messen? Ja. Beide Maße sind an der Türkante zugänglich: von der Stulpkante zur Zylindermitte und von der Zylindermitte zur Drückermitte. Genauer wird es nur, wenn das Schloss ohnehin ausgebaut ist.

Warum passt mein neues Schloss nicht, obwohl alle Maße stimmen? Meist ist es die Stulpform — rund statt flach — oder die DIN-Richtung. Beides fällt beim Bestellen leicht unter den Tisch.

Muss das Schloss vom selben Hersteller sein wie der Zylinder? Nein. Profilzylinder und Einsteckschlösser sind über die Normmaße kompatibel; Marke und Sicherheitsstufe wählen Sie unabhängig voneinander.

Was ist, wenn gar kein Zylinder, sondern ein Buntbartschlüssel im Schloss steckt? Dann liegt ein Buntbartschloss vor, und statt der Zylinderbohrung gibt es ein Schlüsselloch. Dornmaß und Entfernung werden trotzdem genauso gemessen — von der Stulpkante zur Mitte des Schlüssellochs. Welche Schlüsseltypen es sonst gibt, steht unter Schlüsselarten bestimmen.
