Schließzylinder-Maße: die vollständige Größentabelle

Zylindermaße werden als zwei Zahlen geschrieben — außen zuerst, innen danach, beide ab der Mitte der Stulpschraubenbohrung gemessen. Diese Seite ist die Nachschlagetabelle dazu: welche Größen es überhaupt gibt, welche Gesamtlänge sich daraus ergibt und welche Bauform an welche Tür gehört. Wie gemessen wird, steht Schritt für Schritt unter Schließzylinder messen.

Profilzylinder: alle gängigen Maße

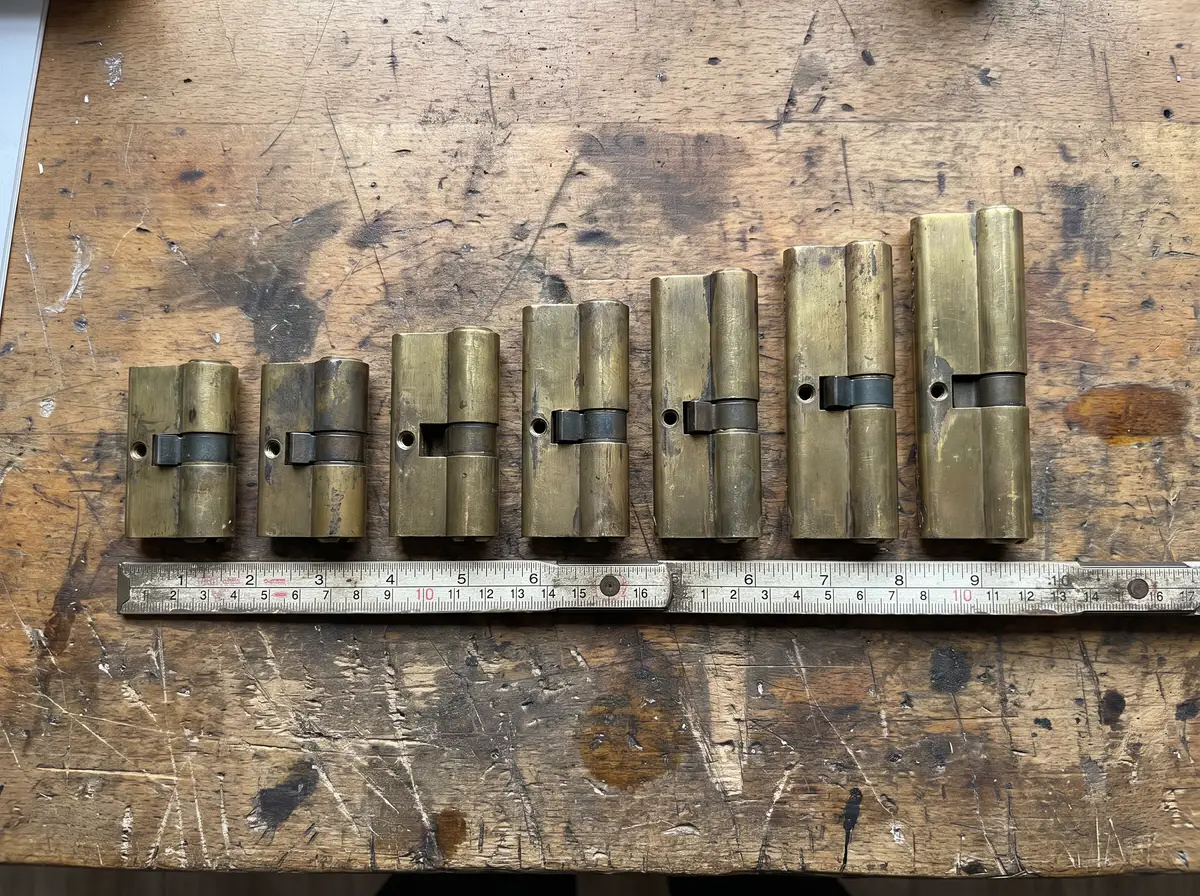

Kürzer als 30 Millimeter je Seite wird ein Profilzylinder nicht gebaut. Von dort läuft die Reihe in Fünf-Millimeter-Schritten weiter; die Gesamtlänge ist schlicht die Summe beider Seiten.

Außen / Innen	Gesamtlänge	Typische Tür
30/30	60 mm	Kellertür, Nebeneingang, schmales Türblatt
30/35	65 mm	Wohnungstür ohne Schutzbeschlag
35/35	70 mm	Wohnungstür, symmetrisch aufgebaut
30/40	70 mm	Wohnungstür mit Beschlag innen
35/40	75 mm	Wohnungstür mit Schutzbeschlag außen
35/45	80 mm	stärkeres Türblatt, Altbau
40/45	85 mm	Haustür, Mehrfachverriegelung
40/55	95 mm	Haustür mit dickem Türblatt oder Aufsatzrosette
45/60	105 mm	Haustür mit Wärmedämmung, Sonderaufbau

Zwei Zahlen, gleiche Summe, unterschiedliche Wirkung: 30/40 und 35/35 sind beide 70 Millimeter lang, aber nur eine davon passt, wenn außen ein Schutzbeschlag sitzt. Die Gesamtlänge allein sagt deshalb nichts.

Warum asymmetrisch der Normalfall ist

Auf der Außenseite sitzt bei den meisten Wohnungs- und Haustüren ein Beschlag oder eine Rosette; innen liegt der Zylinder oft fast bündig am Türblatt. Genau diese Differenz macht die Maße ungleich. Wer aus Bequemlichkeit symmetrisch bestellt, bekommt entweder innen Überstand, der niemanden stört — oder außen Überstand, der zum Sicherheitsproblem wird.

Die Faustregel für außen: Mehr als etwa drei Millimeter sollte der Zylinder nicht über den Beschlag hinausstehen. Was darüber hinausragt, lässt sich greifen und abbrechen. Welche Beschläge das verhindern, steht unter Kernziehschutz und Aufbohrschutz.

Andere Bauformen

Knaufzylinder ersetzen auf einer Seite den Schlüsselkanal durch einen Drehknauf — praktisch dort, wo von innen ohne Schlüssel abgeschlossen werden soll. Gemessen wird bis zum Beginn des Knaufs, nicht bis zu dessen Außenkante; der Knauf selbst zählt nicht zum Maß. In der Bestellung markiert meist ein K die Knaufseite, etwa 30/40K.

Halbzylinder haben nur einen Schlüsselkanal, die Gegenseite bleibt blind. Sie sitzen an Garagen-, Technik- und Hoftüren. Ihr Maß beginnt mit 10 auf der blinden Seite — geschrieben 10/30, 10/35 und so weiter. Die 10 ist kein gemessener Wert, sondern eine Bauform.

Rundzylinder und ovale Zylinder kommen in älteren Bestandstüren und bei manchen Schweizer Systemen vor. Sie folgen nicht der Profilzylinder-Norm; hier hilft nur, den alten Zylinder mitzubringen oder abzufotografieren.

Doppelzylinder mit Not- und Gefahrenfunktion sehen aus wie normale Profilzylinder, lassen sich aber von außen auch dann bedienen, wenn innen ein Schlüssel steckt. Bei Wohnungen mit mehreren Bewohnern und bei vermieteten Objekten ist das die sinnvollere Wahl.

Klassen nach DIN 18252

Die Norm DIN 18252 beschreibt Profilzylinder für Türschlösser und ordnet sie nach Prüfkriterien — unter anderem Dauerfunktion, Schließsicherheit sowie Angriffswiderstand gegen Bohren und Ziehen. In Produktbeschreibungen taucht sie als mehrstelliger Klassenschlüssel auf; für die Praxis genügt meist, auf drei Dinge zu achten:

• Ist ein Bohrschutz ausgewiesen?
• Ist ein Ziehschutz ausgewiesen, und passt der Beschlag dazu?
• Gibt es zum Zylinder eine Sicherungskarte, also einen kontrollierten Nachschlüsselweg? Dazu mehr unter Sicherheitsschlüssel und Sicherungskarte.

Ein Zylinder ohne diese drei Eigenschaften ist nicht automatisch schlecht — an einer Kellertür ist er völlig ausreichend. An der Wohnungstür ist er die schwächste Stelle einer ansonsten soliden Konstruktion.

Welches Maß für welche Tür?

Ein Anhaltspunkt, kein Ersatz fürs Messen: Zimmertüren und Kellertüren liegen meist zwischen 60 und 70 Millimetern Gesamtlänge, Wohnungstüren zwischen 70 und 80, Haustüren mit Mehrfachverriegelung zwischen 85 und 105. Je dicker das Türblatt und je aufbauender der Beschlag, desto länger.

Liegt Ihr gemessener Wert zwischen zwei Stufen, gehen Sie innen nach oben und außen nach unten. Ein Millimeter zu wenig innen fällt niemandem auf; ein Millimeter zu viel außen ist eine Angriffsfläche.

Häufige Fragen

Was bedeutet 30/40 bei einem Schließzylinder? Dreißig Millimeter von der Stulpschraubenbohrung nach außen, vierzig nach innen, siebzig Millimeter Gesamtlänge. Die erste Zahl ist immer die Außenseite.

Gibt es Zwischengrößen? Serienmäßig läuft die Reihe in Fünf-Millimeter-Schritten. Sonderlängen und Sonderformen sind über den Hersteller bestellbar, dauern aber und kosten mehr als ein Standardmaß.

Passt ein längerer Zylinder immer? Mechanisch oft ja, sicherheitstechnisch nein. Außen entsteht Überstand, und die Stulpschraube greift schlechter. Innen ist etwas Überlänge unkritisch.

Muss ich den alten Zylinder ausbauen, um zu messen? Genauer wird es so — die Bohrung liegt dann frei vor Ihnen. Am eingebauten Zylinder lässt sich aber ausreichend genau messen, um die richtige Fünferstufe zu treffen.
