Schließzylinder messen: 30/30, 35/40 — und warum die meisten falsch messen

Der häufigste Fehler beim Zylinderkauf passiert nicht beim Einbau, sondern zwei Minuten vorher: Jemand legt den alten Zylinder auf den Tisch, misst die Gesamtlänge, teilt sie durch zwei — und bestellt 35/35, obwohl 30/40 verbaut war. Der neue Zylinder passt dann rechnerisch, steht aber innen zu weit heraus und außen zu kurz. Diese Seite zeigt, wie richtig gemessen wird und woran Sie erkennen, ob Ihr Maß überhaupt sicher ist.

Gemessen wird ab der Stulpschraube, nicht ab der Türkante

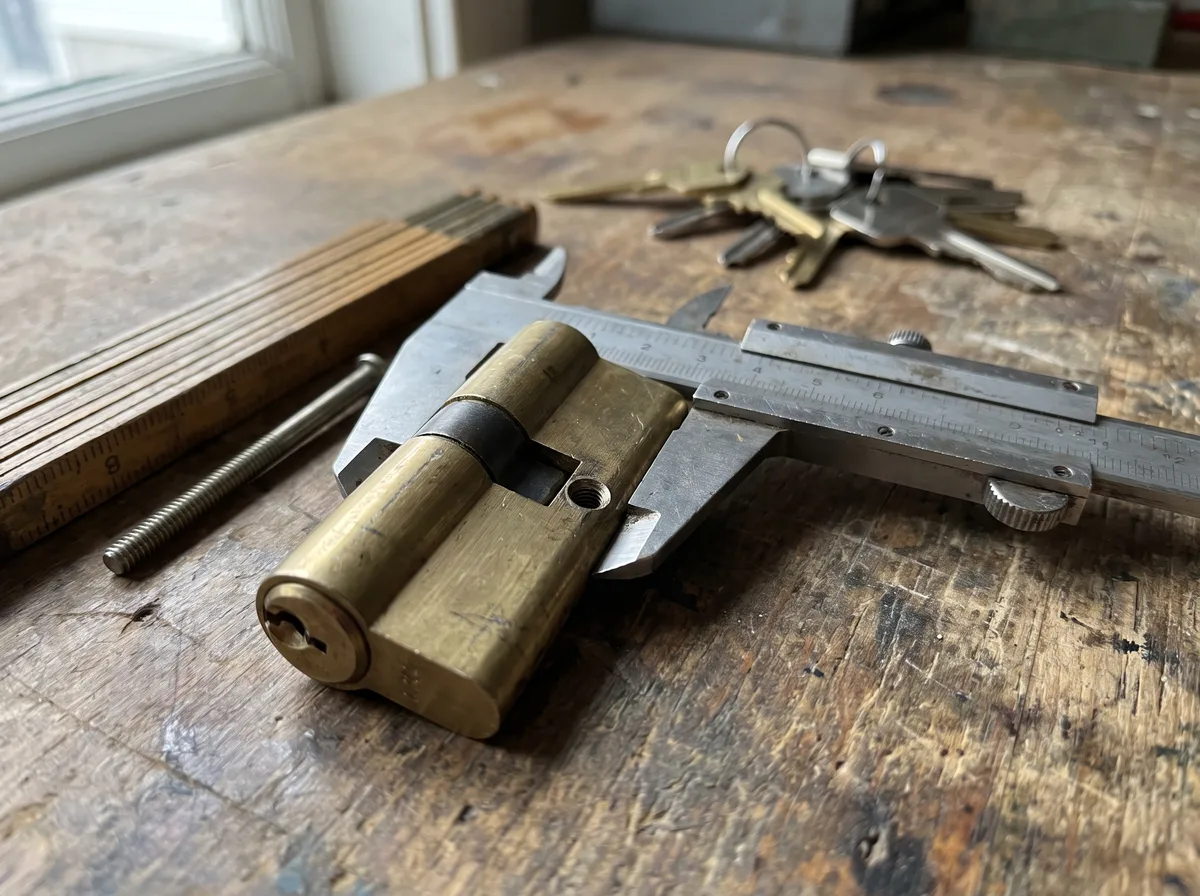

Ein Profilzylinder hat auf halber Höhe eine Bohrung — dort geht die lange Schraube durch, die ihn im Schloss hält. Diese Bohrung ist der Nullpunkt. Von ihrer Mitte aus messen Sie einmal nach außen und einmal nach innen. Zwei Zahlen, immer in dieser Reihenfolge: außen zuerst, innen danach.

Ein Zylinder mit 30 Millimetern nach außen und 40 nach innen heißt also 30/40 und ist insgesamt 70 Millimeter lang. Genau hier entsteht der Fehler vom Anfang: 70 durch zwei wäre 35/35, und das ist eben nicht dasselbe. Die meisten Wohnungstüren sind asymmetrisch, weil außen ein Schutzbeschlag sitzt und innen nicht.

Warum ausgerechnet die Schraubenbohrung? Weil sie im eingebauten Zustand exakt in der Türmitte liegt — im sogenannten Stulp, der schmalen Metallleiste an der Türkante. Die Türkante selbst taugt nicht als Bezugspunkt, weil Beschläge, Rosetten und Dichtungen von Tür zu Tür unterschiedlich dick sind.

Die gängigen Maße

Kleiner als 30 Millimeter je Seite wird ein Profilzylinder nicht gebaut; 30/30 ist damit das kürzestmögliche Format. Von dort geht es in Fünf-Millimeter-Schritten weiter.

Maß (außen/innen)	Gesamtlänge	Typisch bei
30/30	60 mm	schmale Innen- und Kellertüren
30/35	65 mm	Wohnungstüren ohne Schutzbeschlag
30/40, 35/40	70–75 mm	Wohnungstüren mit Schutzbeschlag außen
40/55, 45/60	95–105 mm	Haustüren mit starkem Türblatt

Wenn Ihr Maß zwischen zwei Stufen liegt, runden Sie nicht großzügig auf. Jeder überschüssige Millimeter außen ist ein Millimeter, an dem später jemand ziehen kann.

Der Überstand: die eigentliche Sicherheitsfrage

Messen ist nicht nur eine Passform-Frage. Steht der Zylinder außen deutlich über den Beschlag hinaus, lässt er sich mit einfachem Werkzeug greifen und abbrechen — in der Branche heißt das Zylinderziehen, und es ist eine der schnellsten Methoden, eine Tür zu öffnen, die keine Spuren am Schloss hinterlässt.

Als Faustregel gilt: Mehr als etwa drei Millimeter sollte der Zylinder außen nicht herausragen. Bündig ist besser. Bei einem Schutzbeschlag mit Ziehschutz — erkennbar an der massiven, oft gehärteten Abdeckung über dem Zylinder — darf der Zylinder gar nicht erst zugänglich sein.

Das ist der Punkt, an dem sich Messen und Sicherheitstechnik berühren: Ein zu langer Zylinder macht eine ansonsten solide Tür angreifbar. Welche Beschläge und Zusatzsicherungen dazu passen, steht auf der Seite Sicherheitstechnik in Konstanz.

Knaufzylinder und Halbzylinder messen

Beim Knaufzylinder ersetzt ein Drehknauf auf einer Seite den Schlüsselkanal. Gemessen wird trotzdem ab der Stulpschraube — aber nur bis zum Beginn des Knaufs, nicht bis zu dessen Außenkante. Der Knauf selbst zählt nicht zum Maß. Wer ihn mitmisst, bestellt regelmäßig zwei Stufen zu kurz. In der Bestellung wird die Knaufseite meist mit einem K gekennzeichnet, etwa 30/40K.

Der Halbzylinder hat nur einen Schlüsselkanal und auf der Gegenseite nichts. Er sitzt an Garagen-, Technik- und Hoftüren. Sein Maß beginnt bei 10 auf der blinden Seite, geschrieben zum Beispiel als 10/30. Die 10 ist kein Messwert, sondern eine Bauform.

Wenn Sie den alten Zylinder nicht ausbauen können

Am genauesten messen Sie im ausgebauten Zustand — dann liegt die Bohrung offen vor Ihnen. Wie der Zylinder herauskommt, steht Schritt für Schritt im Ratgeber Schließzylinder wechseln.

Geht das nicht, messen Sie an der eingebauten Tür: Zollstock oder Messschieber an die Türkante, an der die Stulpschraube sitzt, und von dort bis zur Außenfläche des Zylinders auf beiden Seiten. Beschlagdicke und Rosette rechnen Sie ab. Das Ergebnis ist ungenauer, reicht aber meistens, um die richtige Fünferstufe zu treffen.

Ein Hinweis, der viel Ärger spart: Steht auf dem Zylinder eine Nummer und liegt eine Karte dazu im Ordner, kaufen Sie nicht einfach einen neuen — dann hängt die Tür vermutlich an einer Schließanlage oder an einem patentgeschützten Profil. Was das bedeutet, erklärt der Ratgeber Sicherheitsschlüssel und Sicherungskarte.

Drei Fragen, die uns dazu erreichen

Was bedeutet 30/30 genau? Dreißig Millimeter von der Schraubenbohrung nach außen, dreißig nach innen, sechzig Millimeter Gesamtlänge. Es ist das kürzeste Serienmaß — kleiner geht bauartbedingt nicht.

Muss der neue Zylinder exakt das alte Maß haben? Innen darf er einen Tick länger sein, das stört niemanden. Außen sollte er das alte Maß nicht überschreiten, sonst entsteht angreifbarer Überstand. Zu kurz ist ebenfalls ein Problem: Dann greift die Stulpschraube nicht sauber und der Zylinder sitzt lose.

Passt jeder Zylinder in jedes Schloss? Bei gängigen Wohnungs- und Haustüren mit Einsteckschloss nach Norm ja — die Profilform ist einheitlich, nur die Länge unterscheidet sich. Sonderfälle sind Rundzylinder, ovale Profile und manche Mehrfachverriegelungen.
